آموزش نصب دوربین مداربسته

نصب دوربین مداربسته تنها به معنای قرار دادن یک دوربین روی دیوار یا سقف نیست؛ بلکه شامل مجموعه‌ای از مراحل فنی مانند انتخاب تجهیزات، طراحی مسیر کابل‌کشی، نصب صحیح دوربین‌ ها، پیکربندی دستگاه ضبط و رعایت اصول ایمنی است. انجام درست هر یک از این مراحل، می‌تواند تفاوت زیادی در کیفیت تصویر، طول عمر سیستم و کارایی نهایی ایجاد کند.

در این مقاله تلاش کرده‌ایم یک راهنمای جامع و گام‌ به‌ گام برای نصب دوربین مداربسته ارائه دهیم. با مطالعه این مطلب، با انواع سیستم‌ ها (آنالوگ و تحت شبکه)، تجهیزات مورد نیاز، مراحل نصب، تنظیمات نرم‌افزاری و همچنین نکات نگهداری آشنا خواهید شد تا بتوانید با دیدی کامل و تخصصی، سیستم نظارت تصویری خود را راه‌اندازی و مدیریت کنید.

معرفی انواع سیستم‌ های مداربسته

پیش از شروع فرآیند نصب و انتخاب تجهیزات، لازم است با انواع سیستم‌ های مداربسته آشنا شوید. انتخاب صحیح نوع سیستم تأثیر مستقیم بر کیفیت تصویر، هزینه اجرا، سهولت نصب و حتی نحوه نگهداری آن خواهد داشت. هر سیستم مزایا و محدودیت‌های خاص خود را دارد و بسته به شرایط پروژه، بودجه و نیازهای امنیتی باید تصمیم‌گیری شود. به‌طور کلی، دوربین‌ های مداربسته به دو دسته اصلی آنالوگ و تحت‌شبکه (IP) تقسیم می‌شوند که هرکدام روش نصب و تجهیزات اختصاصی دارند. شناخت تفاوت این دو دسته، اولین گام برای داشتن یک سیستم نظارتی کارآمد است.

سیستم آنالوگ

سیستم‌های آنالوگ نسل قدیمی‌ تر دوربین‌های مداربسته محسوب می‌شوند که هنوز هم در بسیاری از پروژه‌ها به دلیل هزینه کمتر و نصب ساده‌تر مورد استفاده قرار می‌گیرند. در این سیستم‌ها، دوربین تصاویر را از طریق کابل کواکسیال (مانند RG59) به دستگاه DVR منتقل می‌کند و پس از پردازش، خروجی قابل نمایش و ضبط ارائه می‌شود.

• نصب سیستم آنالوگ به مهارت پیچیده‌ای نیاز ندارد و معمولاً با اتصال کابل تصویر و منبع تغذیه انجام می‌شود.
• این نوع سیستم برای پروژه‌هایی با بودجه محدود یا فضاهای کوچک و متوسط مناسب است.
• از نظر کیفیت، با وجود پیشرفت فناوری و عرضه مدل‌های HD و Full HD، همچنان در مقایسه با سیستم‌های IP محدودیت دارد.
• نقطه ضعف اصلی سیستم آنالوگ، محدودیت در انتقال تصویر از راه دور و کاهش کیفیت در مسافت‌های طولانی کابل‌کشی است.

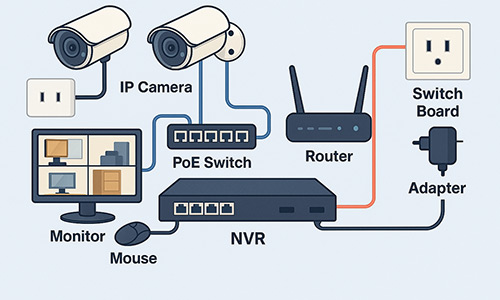

سیستم تحت‌شبکه (IP)

سیستم‌های تحت شبکه یا IP جدیدترین و پیشرفته‌ترین نوع دوربین‌های مداربسته هستند که با استفاده از کابل شبکه یا اتصال بی‌سیم (Wi-Fi) تصاویر را منتقل می‌کنند. در این سیستم، دوربین‌ ها مستقیماً تصاویر دیجیتال را ثبت کرده و به دستگاه NVR یا سرور ارسال می‌کنند.

• کیفیت تصویر در این سیستم بسیار بالاتر است و حتی مدل‌های 4K و بالاتر هم پشتیبانی می‌شوند.
• به لطف فناوری PoE، برق و دیتا از یک کابل منتقل می‌شود و همین موضوع باعث کاهش هزینه کابل‌کشی و سهولت نصب می‌گردد.
• امکان اتصال به شبکه و اینترنت باعث می‌شود مدیریت و مشاهده تصاویر از هر نقطه دنیا امکان‌ پذیر باشد.
• این سیستم برای پروژه‌ های بزرگ مانند کارخانجات، سازمان‌ ها، محیط‌ های باز و ساختمان‌های چند طبقه بسیار مناسب است.
• البته هزینه تجهیزات و پیاده‌ سازی سیستم‌های IP معمولاً بیشتر از سیستم‌ های آنالوگ است و نیاز به دانش فنی بالاتری برای نصب و پیکربندی دارد.

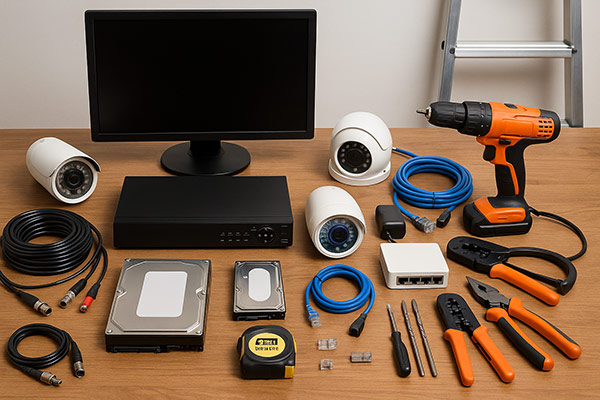

تجهیزات مورد نیاز نصب دوربین مداربسته

برای نصب یک سیستم مداربسته، داشتن تجهیزات و ابزار مناسب اهمیت زیادی دارد؛ چرا که کیفیت و ماندگاری سیستم به انتخاب درست آن‌ ها وابسته است. این تجهیزات شامل دوربین‌ ها، دستگاه ضبط (DVR/NVR)، کابل‌ ها، منبع تغذیه و ابزار نصب می‌شوند که هرکدام نقش حیاتی در عملکرد صحیح سیستم دارند.

تجهیزات مورد نیاز در سیستم آنالوگ

• دوربین‌ های آنالوگ
• دستگاه DVR
• کابل کواکسیال (RG59 یا مشابه)
• فیش BNC و آداپتور برق یا منبع تغذیه مرکزی
• هارد دیسک برای ذخیره تصاویر
• نمایشگر (مانیتور یا تلویزیون)

تجهیزات مورد نیاز در سیستم تحت شبکه (IP)

• دوربین‌ های IP
• دستگاه NVR یا سرور ذخیره‌سازی
• کابل شبکه (Cat5e یا Cat6)
• سوئیچ شبکه (ترجیحاً PoE برای انتقال برق و دیتا همزمان)
• آداپتور یا منبع تغذیه (در صورت عدم استفاده از PoE)
• هارد دیسک سازگار با ضبط طولانی‌مدت
• نمایشگر یا کامپیوتر مدیریت
• ابزار عمومی برای هر دو سیستم
• دریل، پیچ‌گوشتی، نردبان
• کابل‌کش (Fish Tape)
• بست کابل و داکت یا لوله فلکسی
• سوکت‌ زن RJ45 و پرس BNC
• متر و ابزار اندازه‌گیری

ابزار عمومی برای هر دو سیستم

• دریل، پیچ‌گوشتی، نردبان
• کابل‌کش (Fish Tape)
• بست کابل و داکت یا لوله فلکسی
• سوکت‌ زن RJ45 و پرس BNC
• متر و ابزار اندازه‌گیری

چک‌ لیست کامل برنامه‌ ریزی نصب دوربین مداربسته

قبل از شروع عملیات نصب، بهتر است با یک چک‌ لیست دقیق جلو بروید تا هیچ جزئیاتی از قلم نیفتد. رعایت این مراحل باعث می‌شود نصب سریع‌تر، اصولی‌تر و بدون دوباره‌ کاری انجام شود:

• بررسی الزامات امنیتی محیط: مشخص کنید چه بخش‌هایی (ورودی‌ها، پارکینگ، انبار یا محوطه باز) نیاز به پوشش تصویری دارند.
• انتخاب محل نصب دوربین‌ ها : نصب در ارتفاع مناسب بین ۲٫۵ تا ۳ متر برای پوشش بهتر و جلوگیری از دسترسی خرابکاران ، پوشش ورودی‌ها، پارکینگ، انبار و نقاط کور محیط، اجتناب از نصب روبه‌روی نور مستقیم خورشید یا پشت شیشه برای جلوگیری از بازتاب مادون قرمز و انتخاب موقعیت نزدیک به منبع برق یا شبکه جهت سهولت نصب

• طراحی مسیر کابل‌کشی : رعایت فاصله مناسب کابل‌ ها از سیم‌های برق برای جلوگیری از نویز، استفاده از داکت یا لوله فلکسی برای زیبایی و محافظت بیشتر، در نظر گرفتن مقداری کابل اضافه در سمت DVR/NVR برای تغییرات احتمالی و برچسب‌گذاری کابل‌ ها برای شناسایی سریع در زمان نگهداری یا عیب‌یابی

• انتخاب نوع سیستم: تصمیم بگیرید از سیستم آنالوگ استفاده می‌کنید یا تحت شبکه (IP)، بر اساس بودجه و کیفیت مورد انتظار.
• تعیین تعداد دوربین‌ ها: بر اساس نقشه محیط، تعداد دوربین‌ های موردنیاز را تخمین بزنید تا نقاط کور باقی نماند.
• بررسی منبع تغذیه: انتخاب کنید که برای دوربین‌ ها از آداپتور مجزا استفاده می‌کنید یا منبع تغذیه مرکزی.
• انتخاب دستگاه ضبط مناسب: DVR یا NVR را متناسب با تعداد کانال‌ها و ظرفیت ذخیره‌سازی انتخاب کنید.
• پیش‌بینی تجهیزات جانبی: بست کابل، داکت، کانکتورهای ضد آب و ابزار نصب را از قبل آماده کنید.
• بررسی قوانین و حریم خصوصی: اطمینان حاصل کنید نصب دوربین‌ ها با مقررات محلی و اصول حریم شخصی سازگار است.

مراحل نصب دوربین تحت شبکه

دوربین‌ های IP به دلیل کیفیت تصویر بالا و امکان مدیریت از راه دور، در پروژه‌های حرفه‌ای کاربرد زیادی دارند. در نصب این سیستم‌ها کافی است دوربین را در محل مناسب نصب کنید، کابل شبکه (Cat5e یا Cat6) را سوکت‌ زنی کرده و به NVR یا سوئیچ Po E متصل نمایید. سپس با انجام تنظیمات اولیه شبکه و NVR، تصاویر آماده ضبط و مشاهده خواهند بود.

مراحل نصب دوربین آنالوگ

دوربین‌ های آنالوگ به دلیل هزینه کمتر و نصب ساده‌تر، همچنان در بسیاری از پروژه‌ها استفاده می‌شوند. برای نصب کافی است کابل تصویر (RG59) را با فیش BNC به دستگاه DVR متصل کنید، برق دوربین را با آداپتور یا منبع تغذیه مرکزی تأمین نمایید و سپس DVR را از طریق کابل HDMI یا VGA به نمایشگر وصل کنید. پس از انجام تنظیمات اولیه، تصویر آماده مشاهده و ضبط خواهد بود.

نکات ایمنی و فنی در نصب دوربین مداربسته

رعایت اصول ایمنی و فنی در هنگام نصب دوربین مداربسته اهمیت زیادی دارد. بی‌توجهی به این نکات می‌تواند باعث بروز مشکلاتی مانند کاهش کیفیت تصویر، آسیب دیدن تجهیزات یا حتی خطرات جانی شود. موارد زیر از مهم‌ترین نکاتی هستند که باید در هر پروژه نصب مدنظر قرار گیرند:

قطع برق پیش از شروع کار

قبل از هرگونه سوراخ‌کاری یا اتصال کابل‌ ها، حتماً برق سیستم را قطع کنید تا خطر برق‌گرفتگی یا آسیب به دستگاه‌ها وجود نداشته باشد.

رعایت فاصله کابل‌ها از سیم‌های برق

کابل‌ های تصویر یا شبکه را حداقل ۱۵ تا ۳۰ سانتی‌متر از خطوط برق فشار قوی فاصله دهید تا نویز و تداخل ایجاد نشود. در صورت امکان از مسیرهای جداگانه برای عبور کابل‌ها استفاده کنید.

استفاده از تجهیزات حفاظتی برای کابل‌ها

کابل‌ ها را داخل داکت یا لوله فلکسی عبور دهید تا هم در برابر رطوبت، ضربه و جوندگان محافظت شوند و هم ظاهر نصب مرتب‌تر به نظر برسد.

استفاده از کانکتورهای ضدآب در فضای بیرونی

دوربین‌ هایی که در محیط بیرونی نصب می‌شوند باید با کانکتورهای ضدآب و تجهیزات عایق‌بندی همراه باشند تا باران و رطوبت باعث خرابی سیستم نشود.

محکم‌کاری و ایمن‌سازی نصب

دوربین‌ ها را با پیچ و رول‌پ لاک مناسب محکم کنید تا در برابر لرزش و باد مقاومت داشته باشند. همچنین کابل‌ها نباید آزاد رها شوند؛ آن‌ها را با بست یا گیره ثابت کنید.

محافظت از تجهیزات در برابر نوسانات برق

استفاده از محافظ برق یا UPS ضروری است تا در زمان قطع و وصل برق، تجهیزات دچار آسیب نشوند. این مورد به‌ویژه برای دستگاه‌های DVR/NVR اهمیت زیادی دارد.

رعایت استانداردها و قوانین محلی

در هنگام نصب، حتماً مقررات محلی و قوانین مربوط به حریم خصوصی را رعایت کنید. نصب دوربین در مکان‌هایی مانند اتاق‌ های خصوصی یا فضاهای همسایه غیرقانونی است و می‌تواند مشکلات حقوقی به‌دنبال داشته باشد.

تنظیم دقیق زاویه و پوشش دید

پیش از محکم‌کردن نهایی دوربین، زاویه دید را بررسی کنید تا نقاط کور باقی نماند. استفاده از مانیتور یا لپ‌تاپ هنگام تست زنده می‌تواند به تنظیم بهتر کمک کند.

بررسی تجهیزات پیش از نصب نهایی

بهتر است قبل از نصب دائمی، دوربین‌ها و کابل‌ها را به‌صورت موقت وصل کرده و از صحت عملکردشان اطمینان حاصل کنید. این کار از صرف زمان اضافی برای رفع مشکلات بعدی جلوگیری می‌کند.

امنیت نرم‌افزاری و شبکه‌ای

در سیستم‌های تحت شبکه، حتماً رمز عبور پیش‌فرض دوربین‌ ها و NVR را تغییر دهید، فریم‌ ور آن‌ها را به‌روز نگه دارید و از یک شبکه ایمن (با رمزنگاری قوی) استفاده کنید تا از هک شدن جلوگیری شود.

تنظیمات نرم‌افزاری و انتقال تصویر

بعد از نصب سخت‌ افزاری، نوبت به پیکربندی نرم‌افزاری و راه‌اندازی سیستم می‌رسد. تنظیم درست این بخش تعیین می‌کند که تصاویر به‌ طور دقیق ضبط شوند و دسترسی از راه دور نیز امکان‌پذیر باشد.

تنظیمات اولیه دستگاه DVR/NVR

• انتخاب زبان، تاریخ و ساعت صحیح (برای هماهنگی ضبط و بازبینی تصاویر بسیار مهم است).
• تعریف کاربر و رمز عبور جدید به‌جای پسورد پیش‌فرض.
• تنظیم کیفیت و رزولوشن ضبط بر اساس ظرفیت هارد و نیاز پروژه.

زمان‌بندی ضبط (Recording Schedule)

• می‌توانید ضبط مداوم، زمان‌بندی‌شده یا فقط هنگام تشخیص حرکت (Motion Detection) را فعال کنید.
• این کار علاوه بر صرفه‌جویی در فضای هارد، امکان جستجو و بازبینی راحت‌تر را فراهم می‌کند.

انتقال تصویر روی موبایل و کامپیوتر

• اکثر برندها نرم‌افزار اختصاصی برای ویندوز و اپلیکیشن موبایل دارند. کافی است دستگاه DVR/NVR را به اینترنت متصل کنید و QR کد آن را در اپلیکیشن اسکن نمایید.
• در صورت استفاده از آی‌پی استاتیک، می‌توانید با وارد کردن آی‌پی و پورت دستگاه، از راه دور به تصاویر دسترسی داشته باشید.
• روش P2P (Peer to Peer) نیز بدون نیاز به آی‌پی استاتیک و با اینترنت معمولی امکان اتصال به دستگاه را فراهم می‌کند.

اعلان‌ها و هشدارها

قابلیت ارسال نوتیفیکیشن یا ایمیل در صورت تشخیص حرکت یا قطع سیگنال می‌تواند سطح امنیت را بالاتر ببرد.

نگهداری و پشتیبانی

یک سیستم مداربسته بدون نگهداری اصولی، به مرور زمان دچار افت کیفیت یا حتی خرابی می‌شود. پشتیبانی و سرویس دوره‌ای نه‌ تنها عمر تجهیزات را افزایش می‌دهد، بلکه باعث می‌شود در مواقع حساس، سیستم عملکرد قابل اعتمادی داشته باشد.

بازبینی دوره‌ای لنز و تجهیزات

• لنز دوربین‌ها را هر چند ماه یک‌بار تمیز کنید تا گردوغبار یا باران باعث تار شدن تصویر نشود.
• وضعیت کاورهای ضدآب و محل اتصالات را بررسی کنید تا دچار نشتی یا زنگ‌زدگی نشده باشند.

کنترل کابل‌ ها و اتصالات

• کابل‌ های تصویر و برق را از نظر پارگی، فشار بیش‌ازحد یا آویزان بودن بررسی کنید.
• بست‌ ها و داکت‌ها را چک کنید تا محکم باشند و کابل‌ها آسیب نبینند.

مدیریت فضای ذخیره‌سازی

• ظرفیت هارد دستگاه DVR/NVR را به‌صورت دوره‌ای بررسی کنید.
• در صورت نیاز، هاردهای قدیمی را تعویض یا ارتقا دهید (استفاده از هارد مخصوص نظارت تصویری توصیه می‌شود).

به‌روزرسانی نرم‌افزاری (Firmware Update)

• فریم‌ ور دستگاه DVR/NVR و دوربین‌ها را به‌روز کنید تا از امکانات جدید و امنیت بیشتر بهره‌مند شوید.

پشتیبان‌گیری از تنظیمات و داده‌ها

• تنظیمات دستگاه را در فایل Backup ذخیره کنید تا در صورت ریست یا خرابی، دوباره به‌سرعت برگردانده شود.
• در صورت نیاز، می‌توانید از تصاویر مهم روی هارد اکسترنال یا فضای ابری نسخه پشتیبان بگیرید.

تست دوره‌ای سیستم

• هر چند وقت یک‌بار دوربین‌ها را بررسی کنید و مطمئن شوید تصاویر همه کانال‌ها به‌درستی ضبط می‌شوند.
• کیفیت تصویر در روز و شب را چک کنید تا اگر افت کیفیتی وجود دارد، سریعاً رفع شود.

سؤالات متداول (FAQ)

 آیا نصب دوربین مداربسته بدون دانش تخصصی امکان‌پذیر است؟

بله، نصب سیستم‌های ساده با کمی آشنایی فنی قابل انجام است؛ اما برای پروژه‌های بزرگ یا محیط‌ های حساس، استفاده از خدمات نصاب‌ های حرفه‌ای توصیه می‌شود تا از بروز خطا در کابل‌کشی و تنظیمات جلوگیری شود.

برای محافظت از سیستم در برابر قطعی برق چه باید کرد؟

استفاده از UPS یا ژنراتور بهترین راهکار است. UPS علاوه بر جلوگیری از خاموشی ناگهانی، از تجهیزات در برابر نوسانات برق هم محافظت می‌کند.

آیا دوربین‌ های وایرلس جایگزین مناسبی برای سیستم کابلی هستند؟

دوربین‌های وایرلس نصب آسان‌تری دارند اما همچنان نیازمند منبع برق هستند. این نوع دوربین‌ها در محیط‌های کوچک مناسب‌اند، اما برای پروژه‌های بزرگ یا محیط‌های پرنویز، سیستم کابلی پایداری و امنیت بیشتری دارد.
